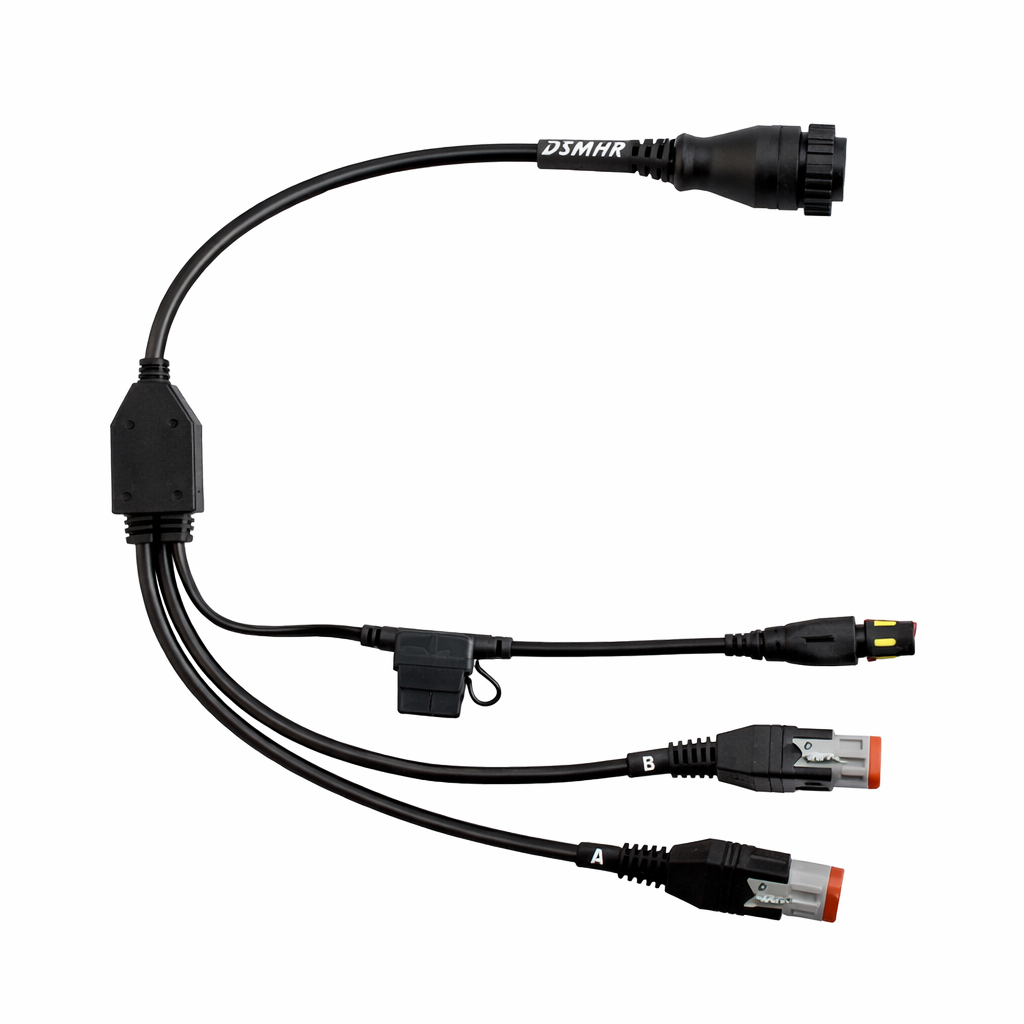

Kabel diagnostyczny TEXA AP57 – seryjna diagnostyka motocykli Harley-Davidson
TEXA AP57 to uniwersalny kabel diagnostyczny przeznaczony do seryjnej diagnostyki motocykli marki Harley-Davidson. Został zaprojektowany jako jedno kompleksowe rozwiązanie, zastępujące kilka starszych przewodów diagnostycznych, i umożliwia obsługę szerokiego zakresu modeli – zarówno starszych, jak i nowszych.
Produkt jest częścią profesjonalnego systemu diagnostycznego firmy TEXA i współpracuje z oprogramowaniem IDC6 BIKE.
Budowa kabla AP57
Kabel AP57 składa się z trzech złączy, co pozwala na obsługę różnych generacji motocykli Harley-Davidson:
-
4-pinowe złącze diagnostyczne – dla modeli wyprodukowanych do 2012 roku,
-
6-pinowe złącze diagnostyczne – dla modeli produkowanych od 2012 roku,
-
2-pinowe złącze zasilania – do zasilania testera bezpośrednio z akumulatora pojazdu (12 V).
Zasady prawidłowego użytkowania
-
Do motocykla należy podłączyć tylko jedno złącze diagnostyczne (4-pin lub 6-pin), w zależności od modelu i rocznika.
-
Złącze zasilania 2-pin należy podłączyć do akumulatora wyłącznie wtedy, gdy narzędzie diagnostyczne nie jest zasilane z gniazda diagnostycznego motocykla.
Takie rozwiązanie zapewnia bezpieczną i stabilną komunikację z jednostkami sterującymi.
Możliwości diagnostyczne
W połączeniu z interfejsem TEXA oraz oprogramowaniem IDC6 BIKE, kabel AP57 umożliwia:
-
odczyt i kasowanie kodów usterek,
-
podgląd parametrów rzeczywistych (Live Data),
-
testy elementów wykonawczych,
-
resetowanie inspekcji serwisowych,
-
identyfikację sterowników i wersji oprogramowania,
-
dostęp do danych technicznych i procedur serwisowych (w zależności od licencji).
Zakres funkcji zależy od konkretnego modelu i rocznika motocykla.
Następca starszych kabli
AP57 zastępuje wcześniejsze modele przewodów diagnostycznych TEXA:
-
AP10
-
AP17
-
AP35
Dzięki temu jeden kabel pozwala na obsługę pełnego przekroju motocykli Harley-Davidson, upraszczając wyposażenie warsztatu.
Kompatybilność
-
środowisko: BIKE,
-
motocykle: Harley-Davidson,
-
oprogramowanie: TEXA IDC6 BIKE,
-
interfejsy diagnostyczne TEXA: Navigator TXB 2, TXT, TXT MULTIHUB.
